Funkeninduktor
Technische Daten:
Hersteller:  unbekannt
Baujahr:  ca. 1930
Betriebsart:  Funkeninduktor, auch Rühmkorff-Spule genannt zur Erzeugung von Hochspannung mit Wagnerschem Hammer.
Ein flacher Papierkondensator im unteren Teil des Gehäuses liegt parallel zum Kontakt des Wagnerschen Hammers.
Dieser dient als Boucherot-Glied zur Verringerung der Funkenbildung und Abnutzung wie auch als Schwingkreis um einen Resonanztransformator zu bilden.
Er optimiert auch die Energieübertragung vom Primär- auf den Sekundärkreis.
siehe auch Bild Prinzipschaltung

Stromversorgung:   ca. 12V Gleichstrom
Abmessungen (B x H x T):  280 x 150 x 140 mm
Frontansicht
Unteransicht

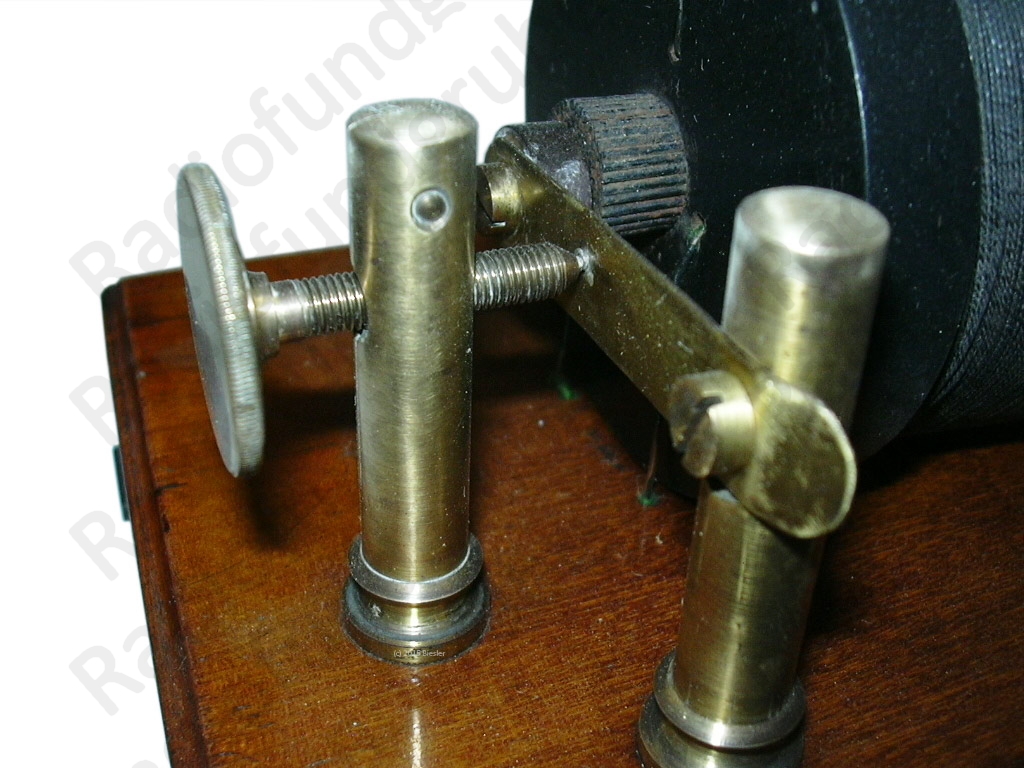

Wagnerscher Hammer

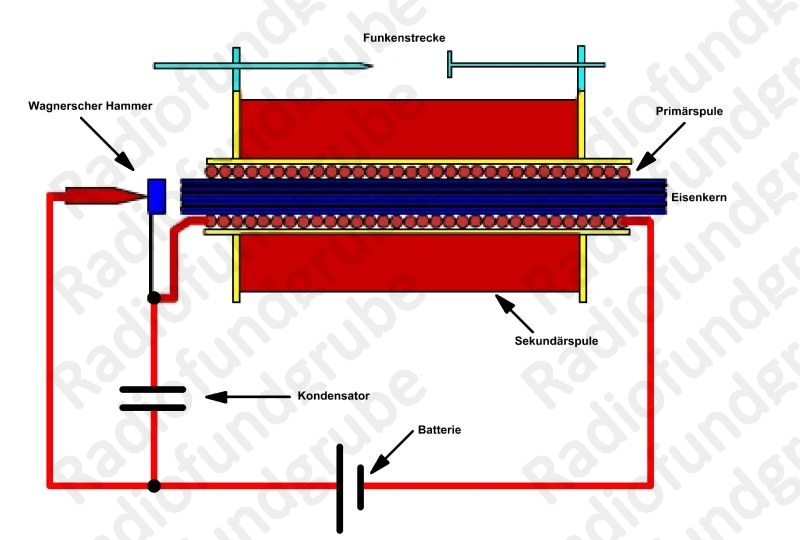

Prinzipschaltung
