Technische Daten:
Hersteller: Max Funke, Weida/Thüringen (Ostdeutschland), ab 1951 auch in Westdeutschland:
Adenau/Eifel, firmiert als Max Funke KG
Modelname: W19
Baujahr: ca. 1951 - 1973
Betriebsart: Röhrenprüfgerät
Stromversorgung: Wechselstromspeisung 110, 125, 150, 220, 240 Volt
Abmessungen (B x H x T): 446 x 346 x 243 mm
Adenau/Eifel, firmiert als Max Funke KG
Modelname: W19
Baujahr: ca. 1951 - 1973
Betriebsart: Röhrenprüfgerät
Stromversorgung: Wechselstromspeisung 110, 125, 150, 220, 240 Volt
Abmessungen (B x H x T): 446 x 346 x 243 mm
Das Funke Röhrenprüfgerät W19 ist das wohl bekannteste und am weitesten verbreitete Röhrenprüfgerät der Fa. Funke.
Wer mehr über dieses Gerät erfahren möchte findet dazu zahlreiche Informationen im Internet.
Empfehlenswert ist auch das Buch "Das Funke-Röhrenmessgerät W19" vom Autor Karl-Friedrich Müller, Verlag Dr. Rüdiger Walz (ISBN 3-936012-04-0).
Wobei mir der Name "Röhrenmessgerät" dabei nicht gefällt, würde lieber bei der Bezeichnung "Röhrenprüfgerät" bleiben !
Aufgrund der nicht stabilisierten Versorgungsspannungen und den sehr eingeschränkten Meßmöglichkeiten, wie z.B. den drei charakteristischen Größen wie Innenwiderstand (Ri), Durchgriff (D) und Steilheit (S) ohne einstellbarer Gittervorspannung, ist das Gerät nur für eine mehr oder weniger gute "Beurteilung" der Funktion der Röhre tauglich. Möchte man Röhren wirklich unter vergleichbaren Schaltungsbedingungen "messen", bietet sich bestenfalls noch das Röhrenprüfgerät "Neuberger RPM375" aus dieser Zeit an. Wobei auch das Neuberger keine stabilisierten Betriebsspannungen bietet aber Spannungschwankungen zumindest mit Hilfe von Rheostaten ausgeglichen werden können.
Wer Röhren heute genauer "unter die Lupe nehmen" möchte, dem empfehle ich das Computer gesteuerte Röhrenmeßgerät "RoeTest" von Helmut Weigl nachzubauen. Dieses Gerät läßt keine Wünsche offen.
Link zur Homepage von Helmut Weigl.
Empfehlenswert ist auch das Buch "Das Funke-Röhrenmessgerät W19" vom Autor Karl-Friedrich Müller, Verlag Dr. Rüdiger Walz (ISBN 3-936012-04-0).
Wobei mir der Name "Röhrenmessgerät" dabei nicht gefällt, würde lieber bei der Bezeichnung "Röhrenprüfgerät" bleiben !
Aufgrund der nicht stabilisierten Versorgungsspannungen und den sehr eingeschränkten Meßmöglichkeiten, wie z.B. den drei charakteristischen Größen wie Innenwiderstand (Ri), Durchgriff (D) und Steilheit (S) ohne einstellbarer Gittervorspannung, ist das Gerät nur für eine mehr oder weniger gute "Beurteilung" der Funktion der Röhre tauglich. Möchte man Röhren wirklich unter vergleichbaren Schaltungsbedingungen "messen", bietet sich bestenfalls noch das Röhrenprüfgerät "Neuberger RPM375" aus dieser Zeit an. Wobei auch das Neuberger keine stabilisierten Betriebsspannungen bietet aber Spannungschwankungen zumindest mit Hilfe von Rheostaten ausgeglichen werden können.
Wer Röhren heute genauer "unter die Lupe nehmen" möchte, dem empfehle ich das Computer gesteuerte Röhrenmeßgerät "RoeTest" von Helmut Weigl nachzubauen. Dieses Gerät läßt keine Wünsche offen.
Link zur Homepage von Helmut Weigl.

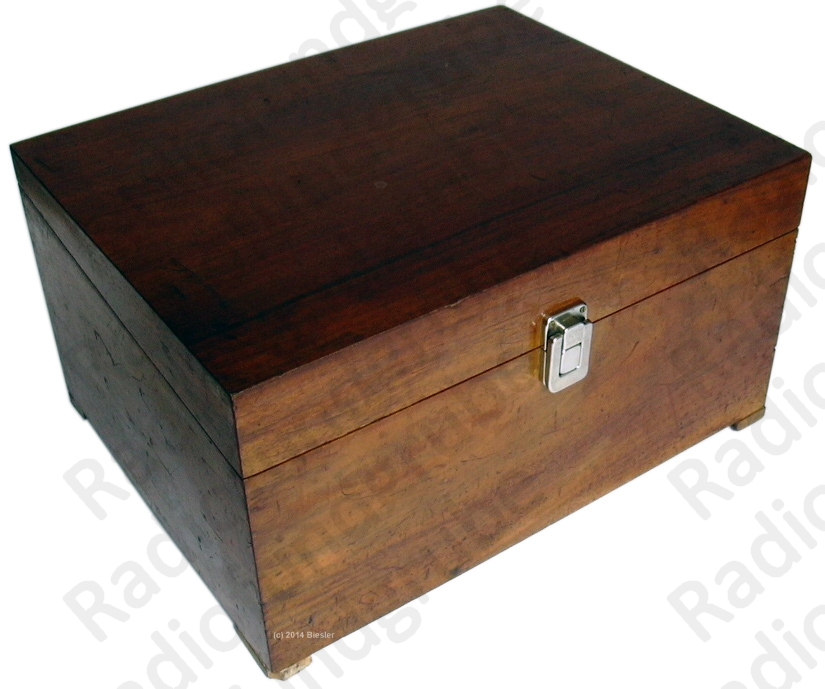

Frontansicht Koffer geschlossen

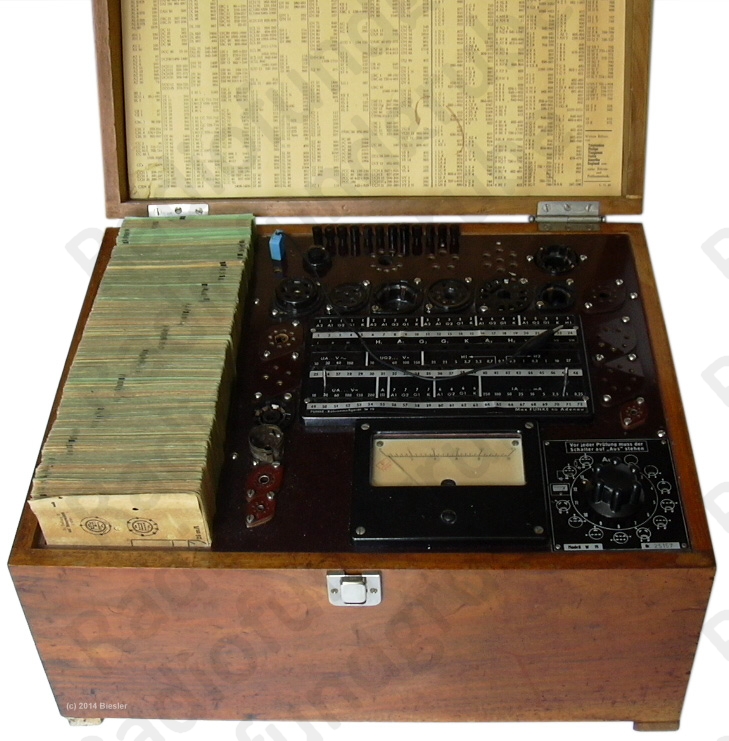

Frontansicht

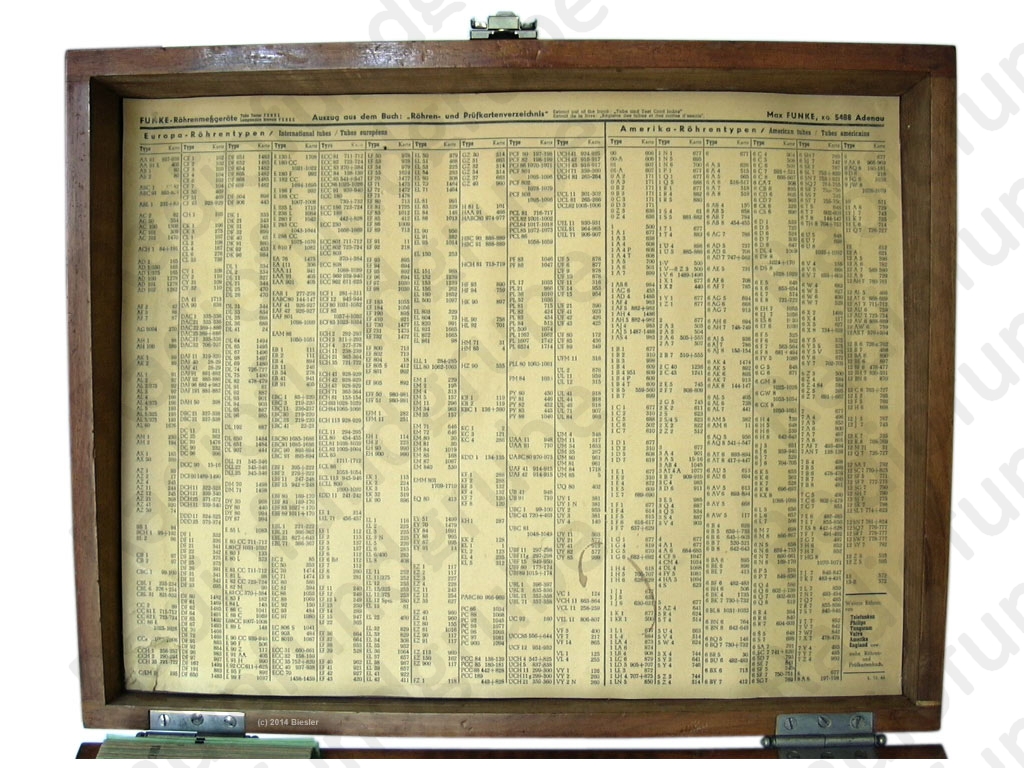

Innendeckel mit Röhrentabelle

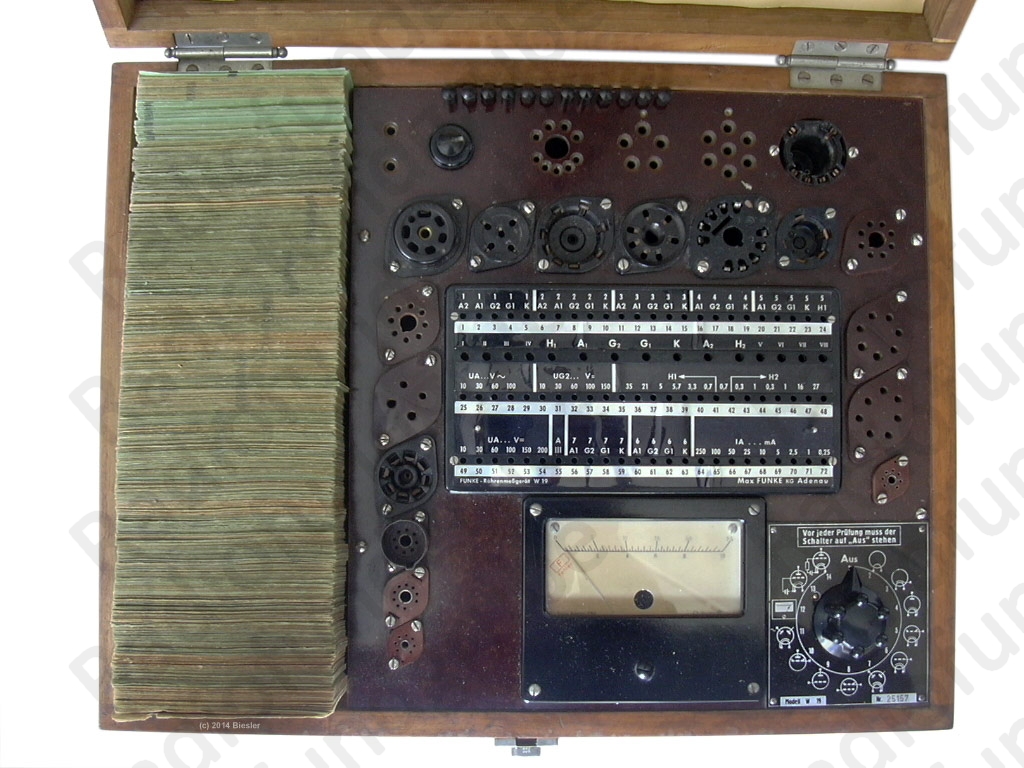

Draufsicht

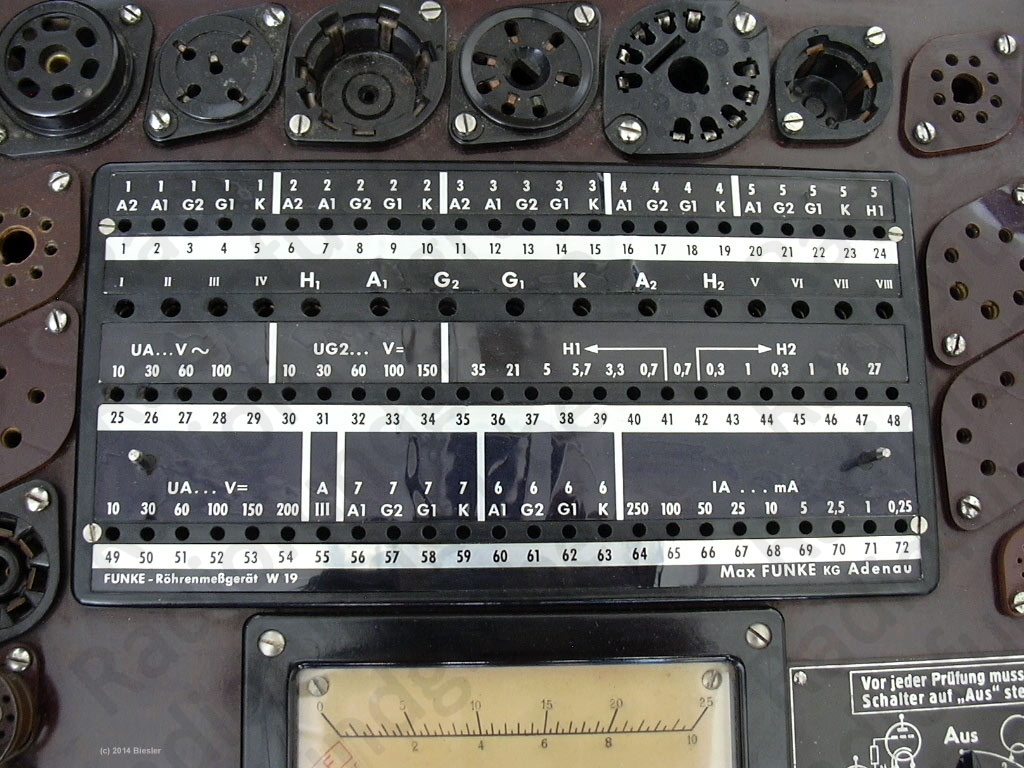

Detail Steckkontakte für Lochkarten

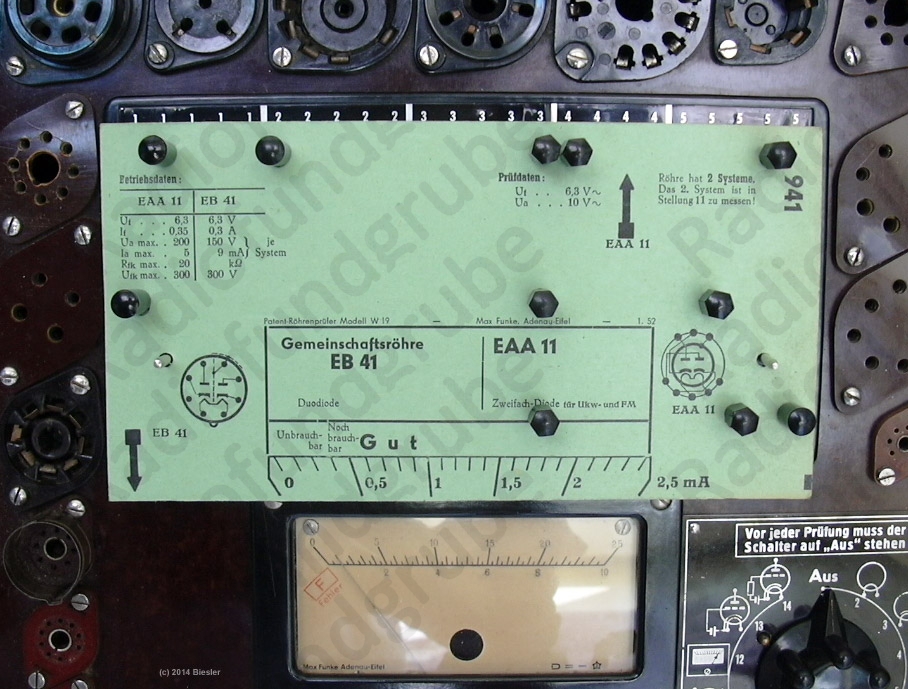

Detail Steckkontakte mit Lochkarte

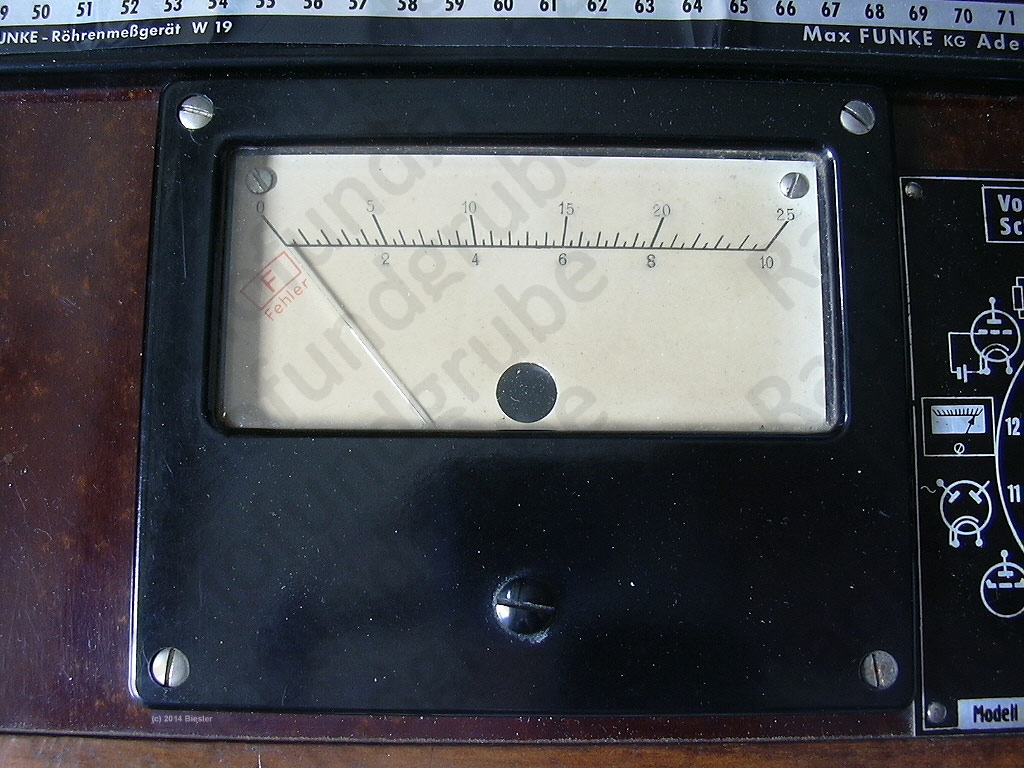

Anzeigeinstrument

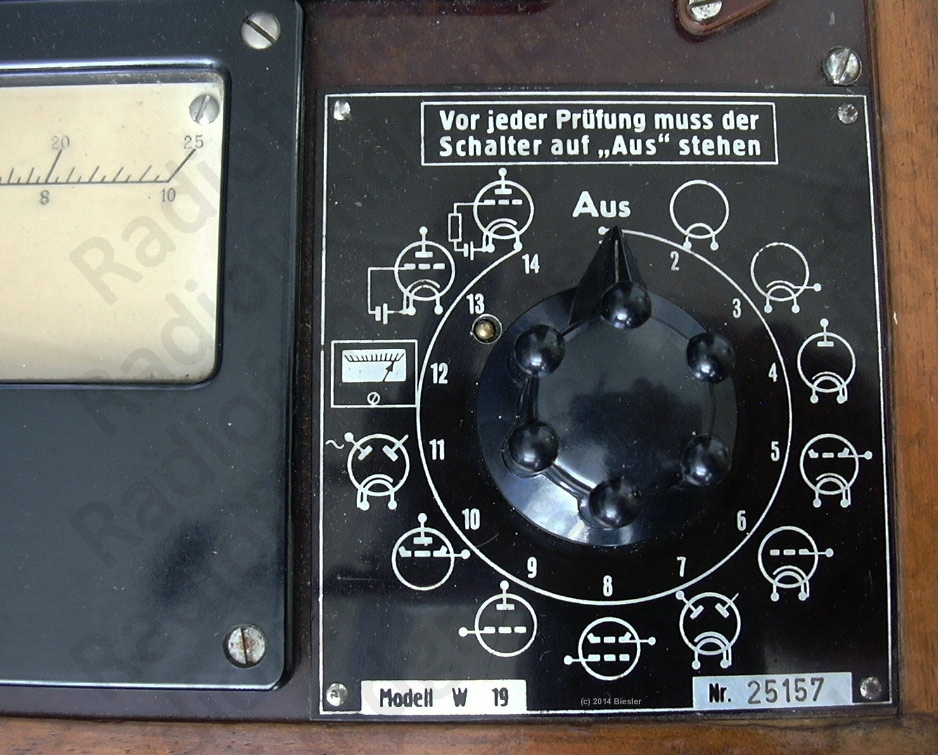

Meßbereichsschalter

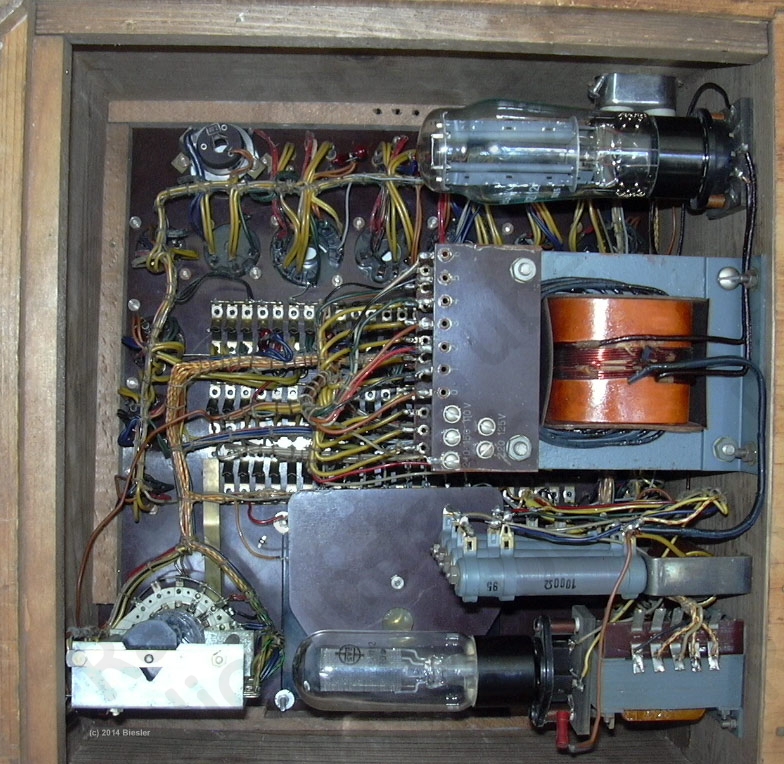

Innenansicht
Das Buch von Karl-Friedrich Müller
