Technische Daten:
Hersteller: Radio Steiner AG, Bern (Schweiz)
Modelname: Eigenbau ?
Baujahr: ca. 1949/50 ?
Betriebsart: Röhrenprüfgerät
Stromversorgung: Wechselstromspeisung 110, 125, 150, 220, 250, 280 Volt
Abmessungen (B x H x T): 300 x 155 x 300 mm
Modelname: Eigenbau ?
Baujahr: ca. 1949/50 ?
Betriebsart: Röhrenprüfgerät
Stromversorgung: Wechselstromspeisung 110, 125, 150, 220, 250, 280 Volt
Abmessungen (B x H x T): 300 x 155 x 300 mm
Bei der Fa. Steiner AG handelte es sich um ein grosses Schweizer Radiogeschäft mit mehreren Filialen und einem eigenen Vertreter- und Reparaturnetz.
Die Firma importierte auch verschiedene Marken aus Deutschland wie beispielsweise Geräte der Lorenz AG.
Dieses Röhrenprüfgerät wurde vermutlich im Eigenbau von der Fa. Steiner AG in Bern (Schweiz) für den Eigenbedarf der Werkstatt gefertigt ? Ein Typenschild auf dem Gerät ist nicht vorhanden.
Die Bedienung des Gerätes mit der beiliegenden universellen Lochkarte ist sehr einfach.
Auf der Lochkarte sind die Werte für Anodenspannung, Gitterspannung, Heizspannung usw. aufgedruckt.
Man steckt die über dem Anzeigeinstrument zu sehenden Kontaktstöpsel in die entsprechenden Löcher der Karte.
Die folgenden Bilder zeigen den durchaus professionellen Aufbau des Gerätes.
Die Firma importierte auch verschiedene Marken aus Deutschland wie beispielsweise Geräte der Lorenz AG.
Dieses Röhrenprüfgerät wurde vermutlich im Eigenbau von der Fa. Steiner AG in Bern (Schweiz) für den Eigenbedarf der Werkstatt gefertigt ? Ein Typenschild auf dem Gerät ist nicht vorhanden.
Die Bedienung des Gerätes mit der beiliegenden universellen Lochkarte ist sehr einfach.
Auf der Lochkarte sind die Werte für Anodenspannung, Gitterspannung, Heizspannung usw. aufgedruckt.
Man steckt die über dem Anzeigeinstrument zu sehenden Kontaktstöpsel in die entsprechenden Löcher der Karte.
Die folgenden Bilder zeigen den durchaus professionellen Aufbau des Gerätes.

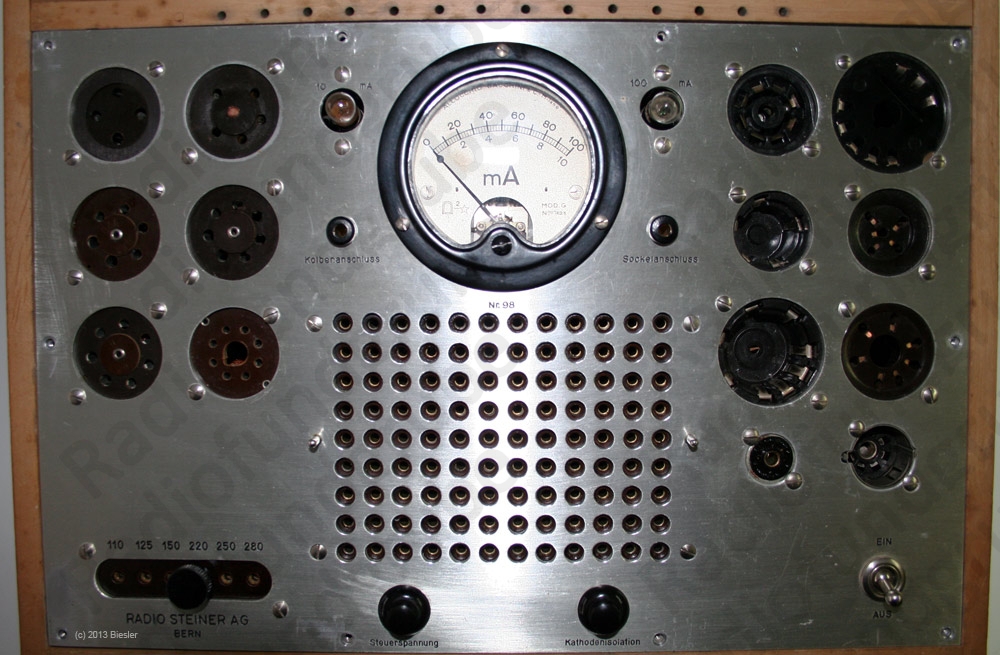

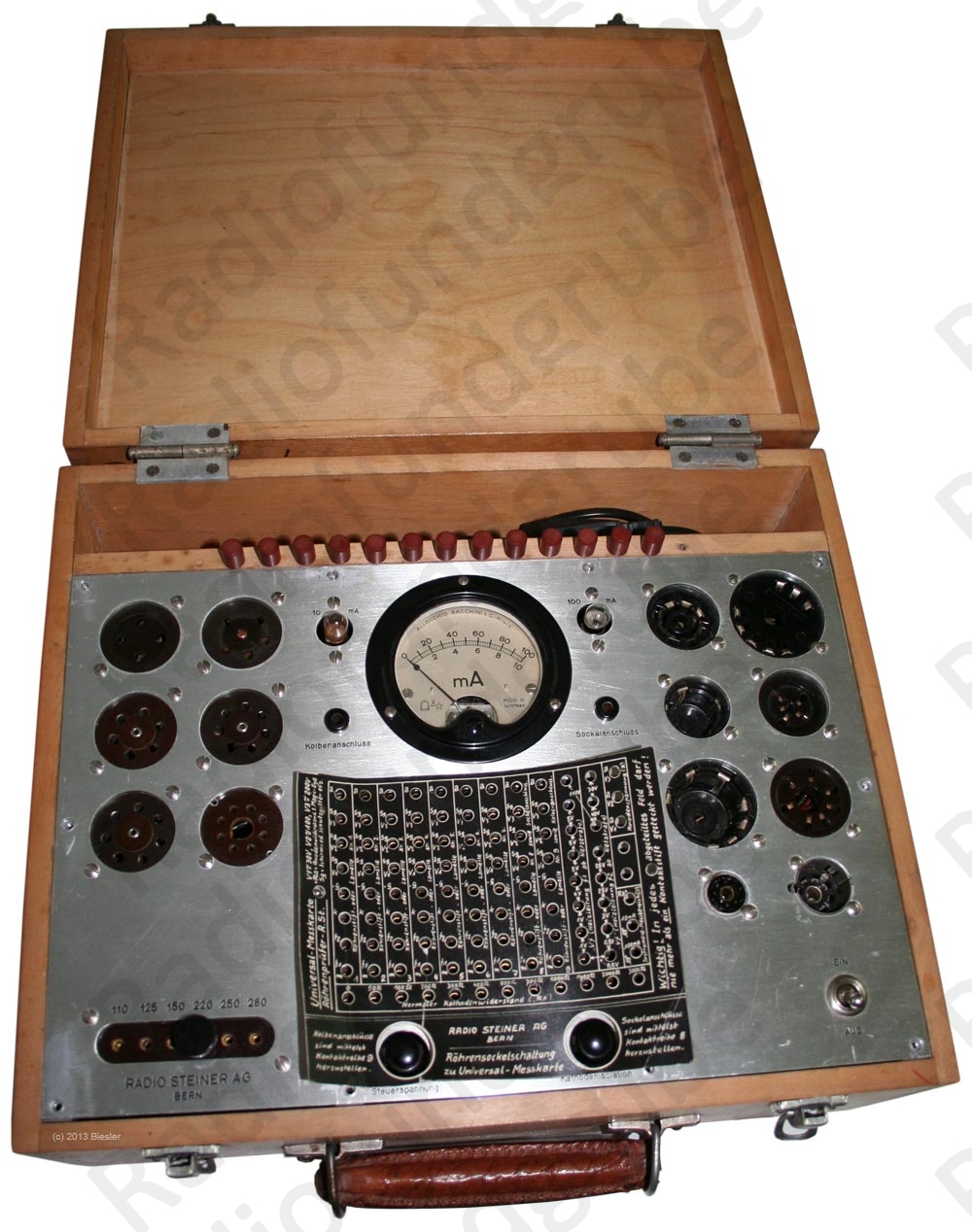

Frontansicht

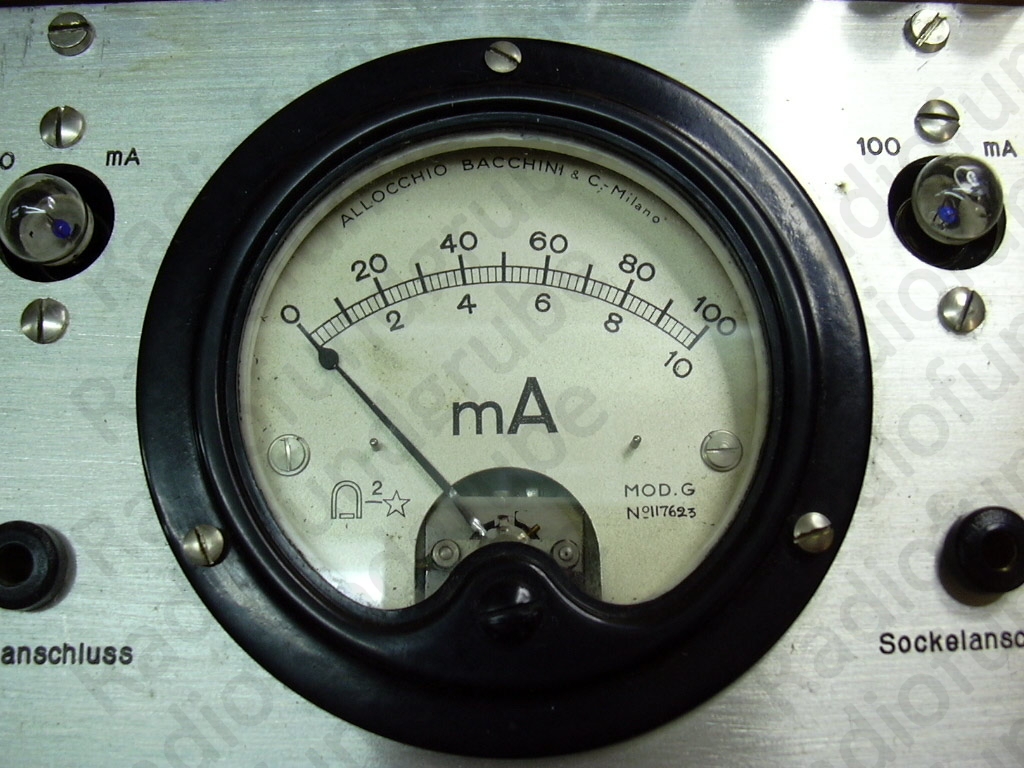

Instrument

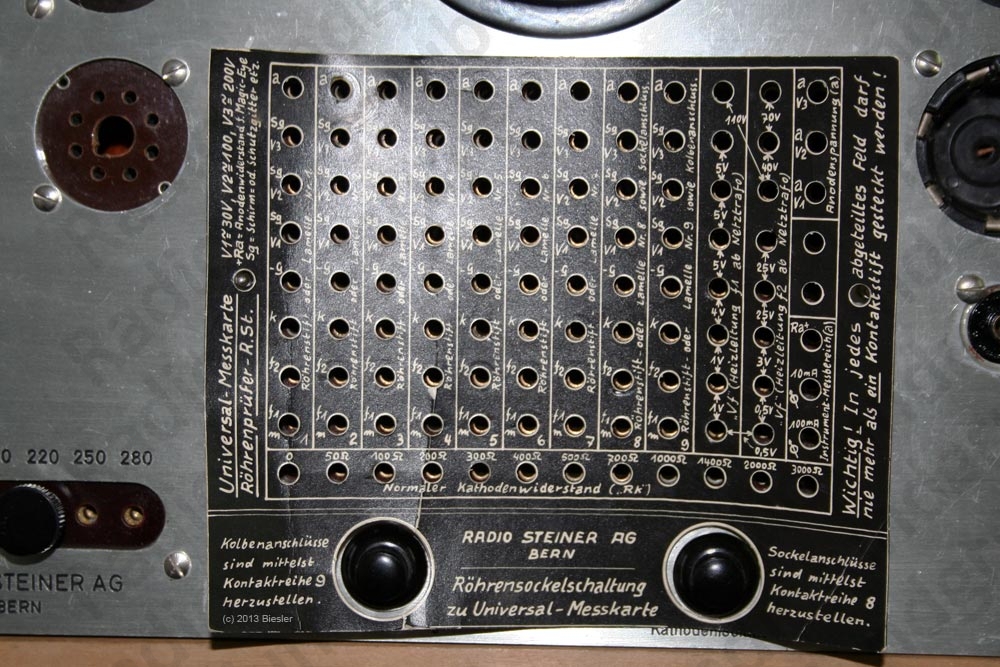

Lochkarte

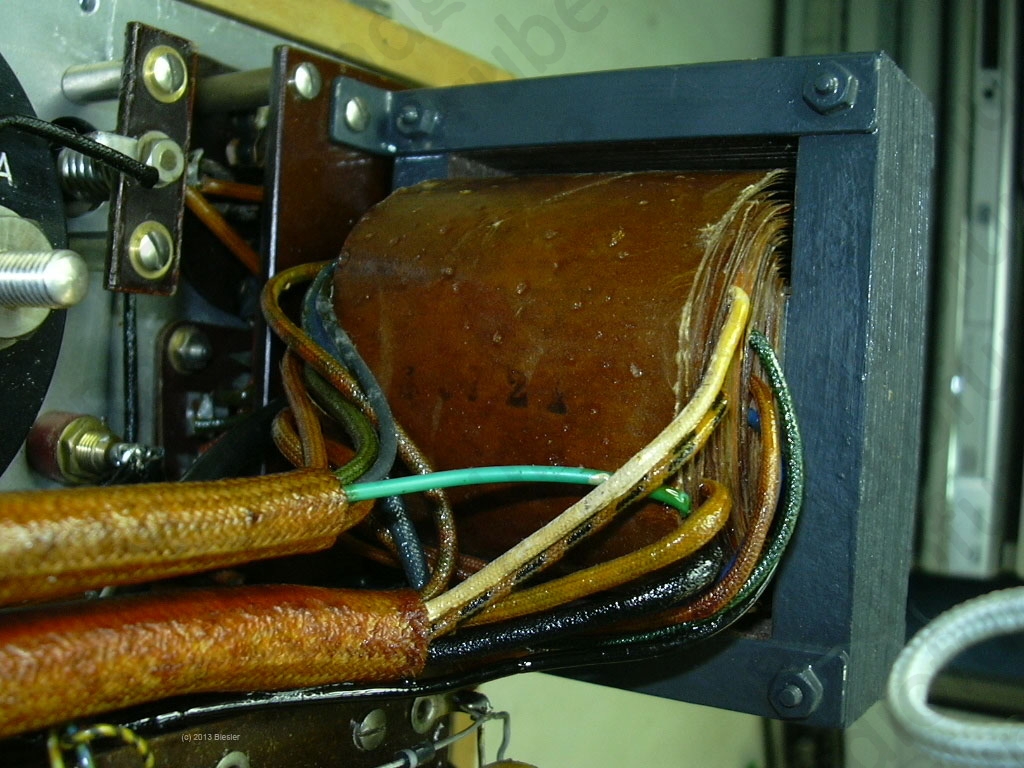

Innenansicht Trafo

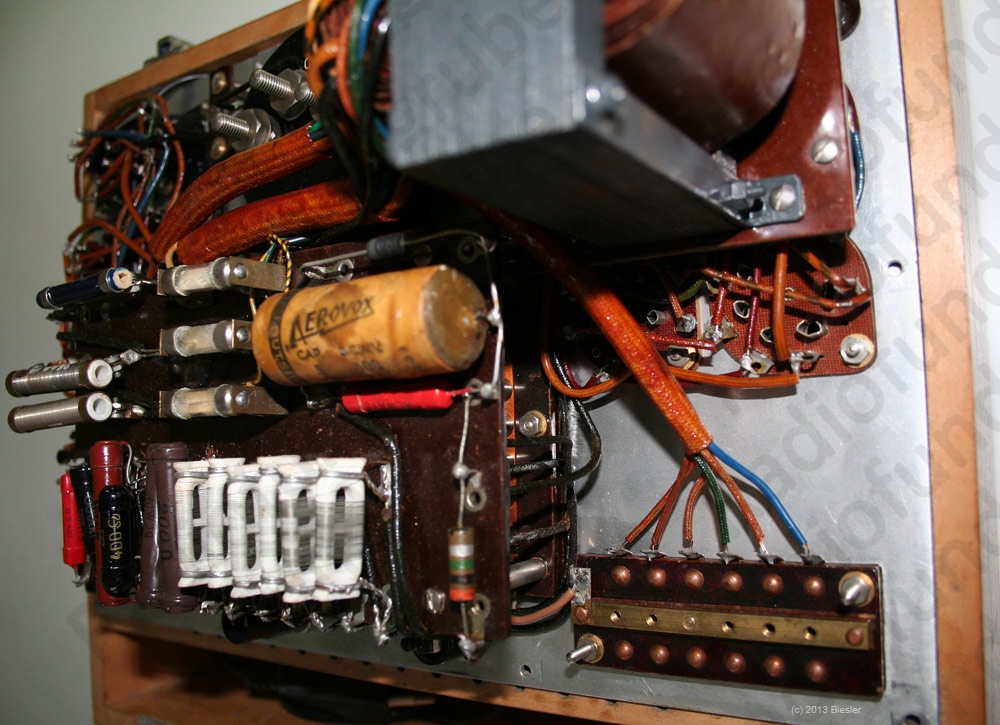

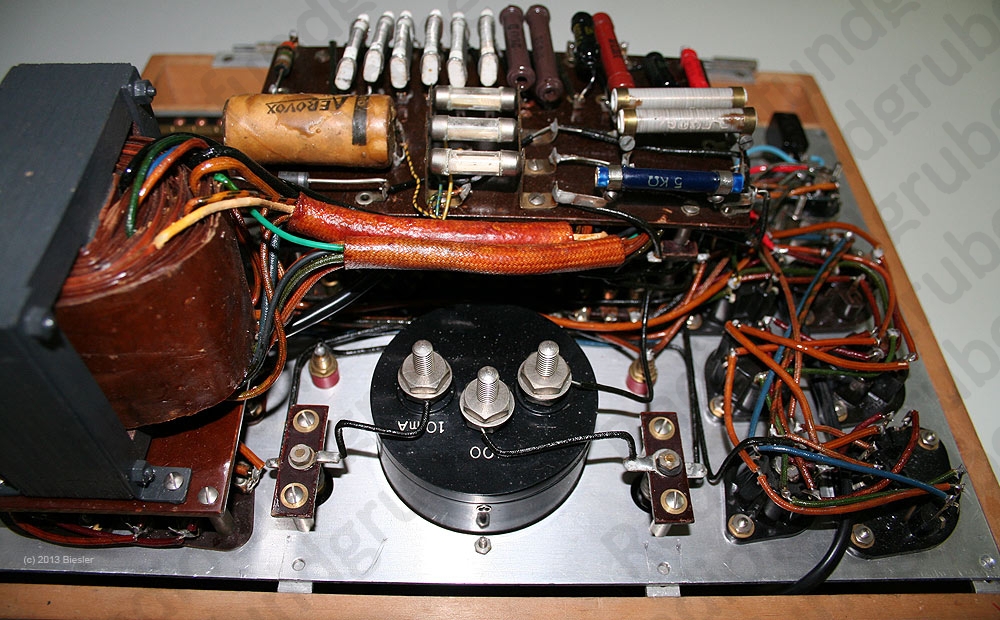

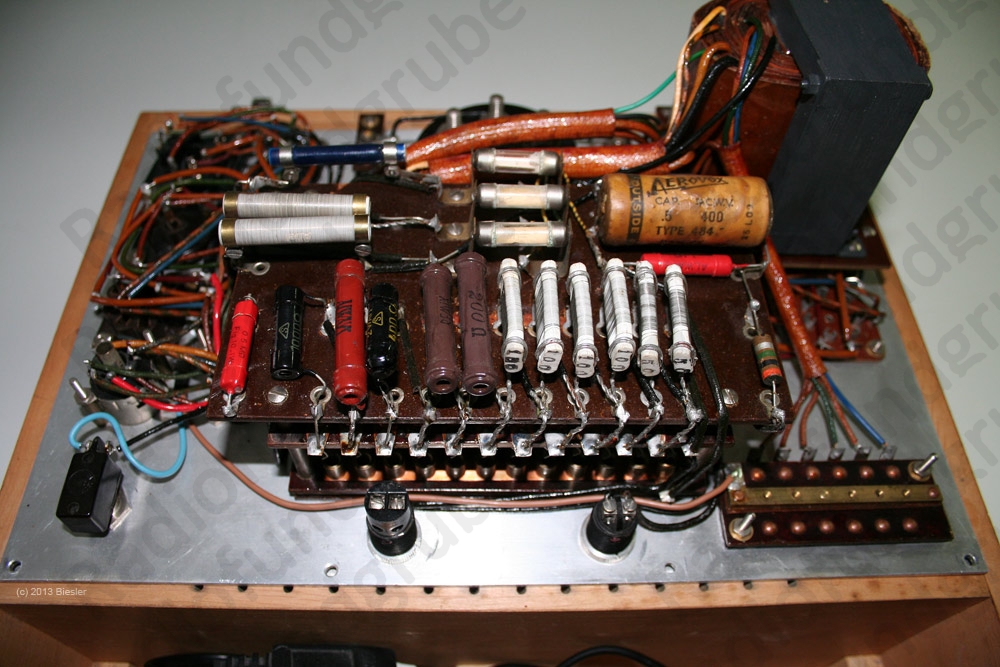

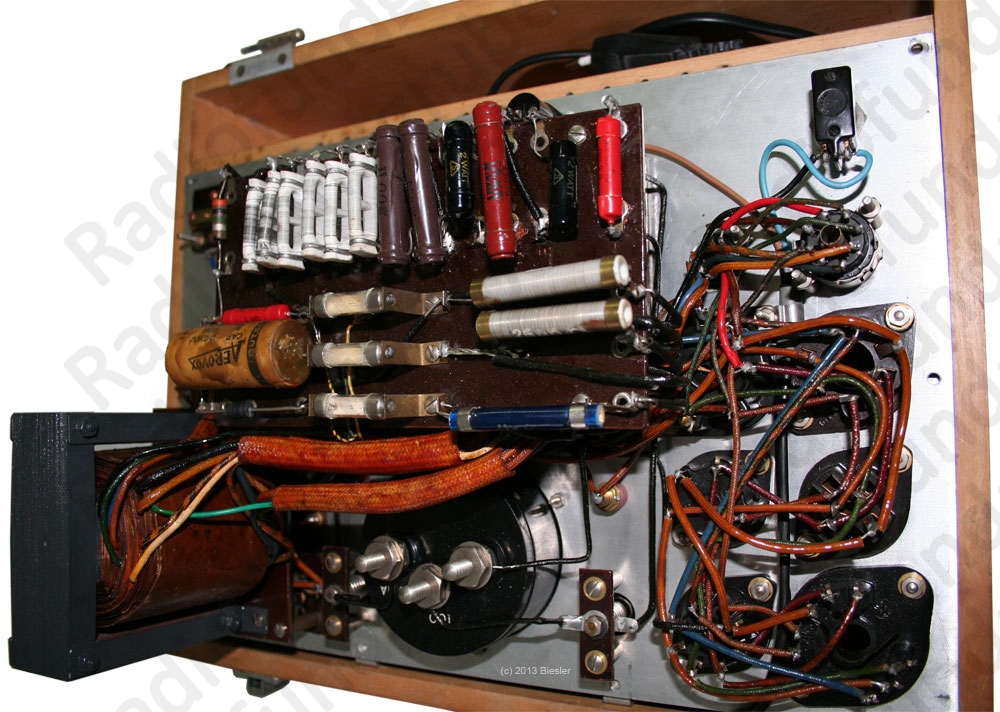

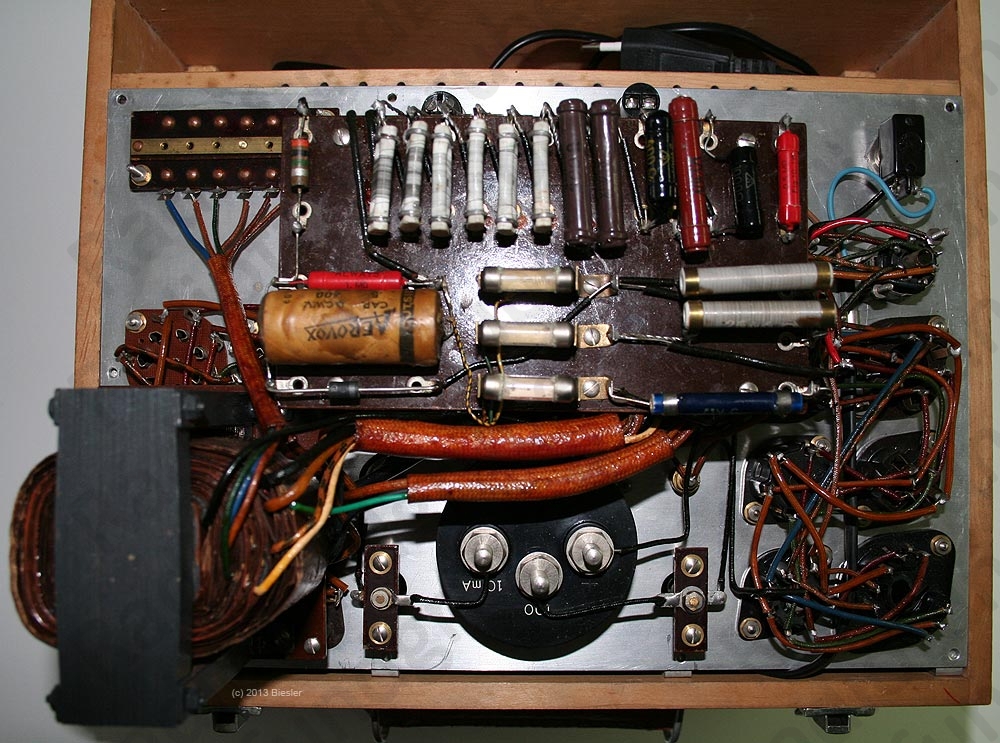

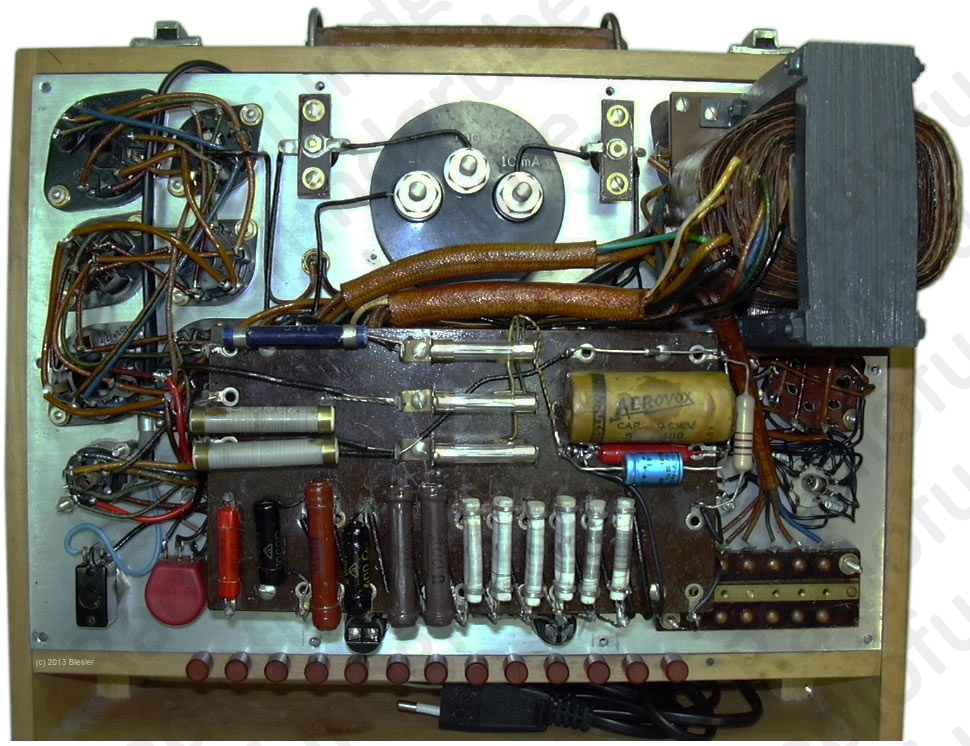

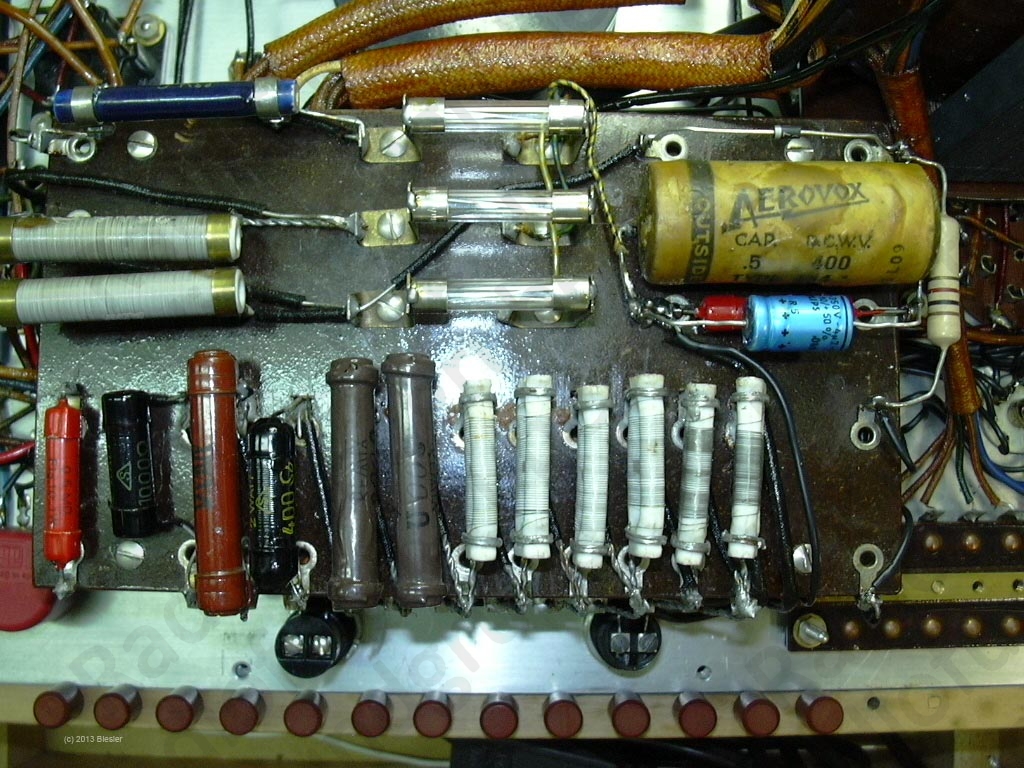

Innenansicht
Innenansicht
Innenansicht
Innenansicht
Innenansicht
Innenansicht
Innenansicht
